Встраиваемые электродвигатели большого диаметра

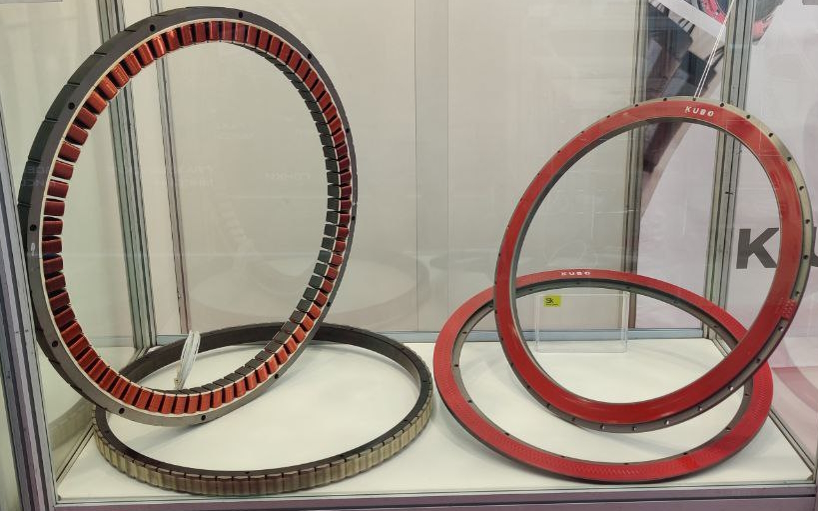

Серия моментных бесколлекторных встраиваемых синхронных электродвигателей с постоянными магнитами большого диаметра разработана и производится для комплектования прецизионных безредукторных опорно-поворотных устройств. В состав серии входят восемь электродвигателей с внешними диаметрами статора 280 мм, 380 мм, 480 мм, 580 мм и осевой длиной статорного пакета 25 мм и 50 мм.

Электродвигатели отличаются крайне низкой величиной пульсации электромагнитного момента, размах которой составляет не более 0,45% на номинальном моменте. Это позволяет строить на их базе субсекундные следящие электроприводы без введения feedforward компенсации пульсаций момента от зубцовых зон.

Электродвигатели производятся в г. Санкт-Петербурге на собственном роботизированном оборудовании KUBO. Полностью автоматическая намотка обеспечивает высокую эффективность и низкие потери за счет плотной укладки проводников в пазах статора.

Электродвигатели рассчитываются и проектируются при помощи собственной CAE-системы KUBO, моделирующей динамику всех процессов в электрической машине.

Данная серия является эффективной заменой электродвигателей серии Megaflux ф. Allied Motion (США) и решает задачу импортозамещения электрических машин большого диаметра иностранных производителей.

Электродвигатели разработаны и производятся в России из отечественных комплектующих.

ПРЕИМУЩЕСТВА

• Разработаны и изготовлены в России из отечественных комплектующих
• Бескорпусное исполнение для гибкого встраивания в целевую систему
• Полый ротор для транзитных цепей
• Температурный индекс материалов +180°С
• Высокая эффективность за счет плотной укладки проводников в пазу
• Синусоидальная противо-ЭДС с низким содержанием высших гармоник
• Малые пульсации момента за счет оптимальной электромагнитной структуры
